ما هو معيار معالجة أجزاء الرسم

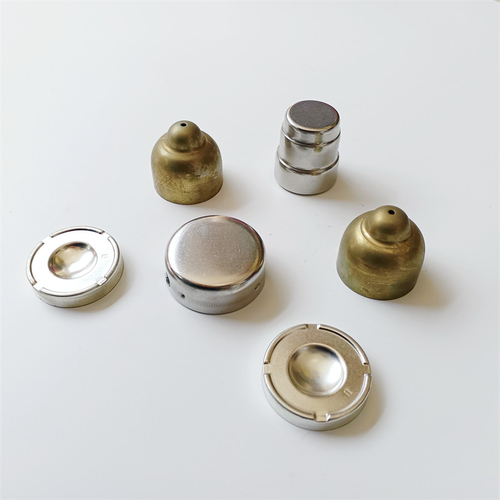

أجزاء الرسم عبارة عن قطع عمل يتم الحصول عليها عن طريق مد الصفائح وتشويهها بواسطة المعدات الميكانيكية.الآن سوف نقدم معايير الإنتاج لأجزاء الرسم.

1. يجب أن يكون سطح الجدار الأول والسطح السفلي وسطح الجدار لجزء السحب العميق ونصف قطر الزاوية للأركان الأربعة للجزء المستطيل مناسبًا.mm2rd1 ، مم 5.1r2d.

2. يجب أن يكون شكل الجزء المشدود بسيطًا ومتناسقًا ، ويجب أن يتم شده في وقت واحد قدر الإمكان.

3. بالنسبة للأجزاء التي تحتاج إلى شد عدة مرات ، على أساس ضمان جودة السطح المطلوبة ، يجب السماح بالآثار التي قد يتم إنتاجها على الأسطح الداخلية والخارجية.

4. على أساس ضمان متطلبات التجميع ، يجب السماح للجدار الجانبي لجزء السحب العميق بميل معين.

5. يجب تحديد أبعاد الأجزاء المسحوبة بعمق بأبعادها الخارجية أو الداخلية ، ويجب عدم تحديد الأبعاد الداخلية والخارجية في نفس الوقت.مع أجزاء السحب العميق شبه المنحرف ، يجب أن يعتمد البعد في اتجاه الارتفاع بشكل عام على القاع.إذا كان الجزء العلوي هو المعيار ، فليس من السهل ضمان أبعاد الارتفاع.

6. يجب أن تكون المسافة من الفتحة الموجودة في أسفل أو شفة قطعة الرسم العميق إلى الجدار الجانبي مناسبة.
